快速迭代的产品开发浪潮中，从概念设计到物理原型之间的距离，往往决定了产品上市的速度与成败。作为华南制造业核心地带，广东在手板模型制造领域积累了深厚的技术底蕴，特别是在3D打印技术大规模商业化应用后，手板行业更迎来了革命性的突破。如果你正在寻找一种能兼顾速度、精度与复杂度的原型制作方案，那么广东手板3D打印技术，很可能就是你当前的最佳解。

要全面理解这项技术为何能成为“最佳选择”，我们不仅需要看到它带来的巨大便利，也必须客观审视其应用边界。下文我将以技术顾问的视角，从优势、局限性以及具体选择流程三个核心维度进行深度剖析。

一、核心优势：为什么广东手板3D打印是不可替代的工具？

1. 无与伦比的制造速度

传统的CNC加工或硅胶复模，从出图到开模往往需要数天甚至数周。而3D打印技术实现了“一键成型”。在广东，专业的3D打印服务商通常提供“24小时内极速交货”服务。对于设计师而言，这意味着昨天下午四点提交的STL文件，今天下午就能拿到实物进行装配验证。这种速度优势在应对紧急项目修改或参加行业展会时，具有压倒性的战略价值。

2. 几何复杂度的“降维打击”

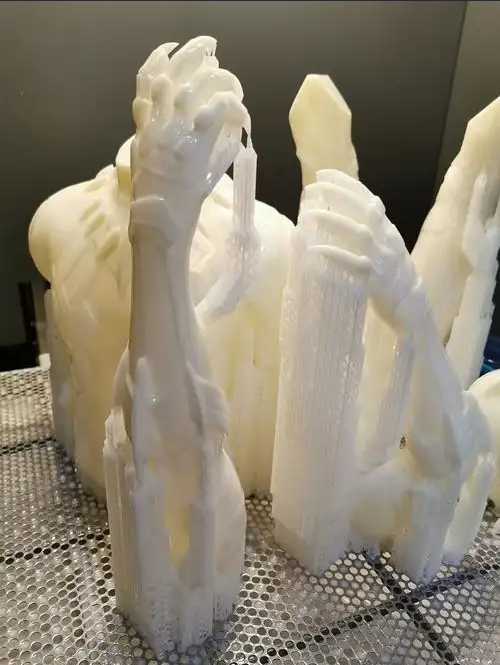

传统减材制造（如CNC）存在明显的刀具干涉问题，许多复杂内腔、异形流道、悬空结构几乎无法加工。而3D打印（增材制造）的本质决定了它“所见即所得”。无论是仿生学的镂空结构、拓扑优化的轻量化骨架，还是包含内部冷却水路的随形模具，3D打印都能一次性成型，无需拼接。例如在设计无人机螺旋桨时，可以轻松打印出传统工艺无法实现的变截面扭曲翼型。

3. 成本与批量的精细平衡

这里需要纠正一个常见误区：3D打印并非总比传统工艺贵。在单件或小批量生产（通常指50件以下）时，3D打印无需开模费用，其综合成本远低于注塑或压铸。对于初创企业或研发团队，这意味着可以用极低的试错成本，完成多个迭代版本的外观手板或功能样机。广东地区高度内卷的打印服务业，更是将这一成本优势推向了极致。

4. 丰富的材料选择与功能验证

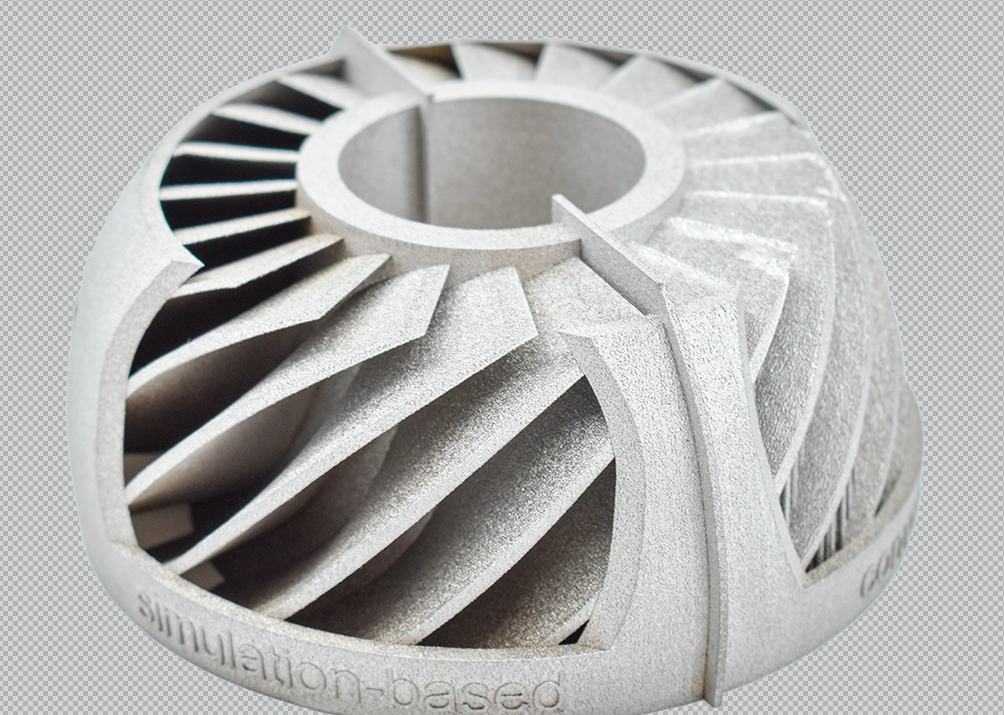

早期3D打印给人的印象是“塑料且脆”。如今，广东手板厂商已经引入了从类ABS树脂、高韧性尼龙（PA12）、柔性TPU到SLM金属打印（如铝镁合金、钛合金、模具钢）的完整材料矩阵。这意味着你可以打印出符合阻燃等级V0的电子外壳、通过跌落测试的受保护结构，甚至直接打印出可进行热力学测试的金属散热片。这不仅是“样子货”，更是能真正承受测试压力的“功能手板”。

二、客观局限：需要清醒认识的技术边界

任何技术都有其物理极限，了解这些短板能帮你避免“踩坑”：

1. 表面光洁度与后处理成本

这是目前最核心的痛点。几乎所有FDM（熔融沉积）和SLS（粉末烧结）类手板，表面都有肉眼可见的层纹。要达到注塑级的光面效果，必须进行打磨、喷漆、电镀等繁琐的后处理。这不仅增加了2-3天的时间成本，同时人工后处理的费用甚至可能超过打印本身。如果你的产品对标的是高光镜面外壳（如高端家电），3D打印仅适合做结构验证，外观验证建议选择复模或CNC。

2. 物理各向异性

3D打印件在Z轴方向（层与层之间的粘合力）的强度，通常只有XY平面方向的60%-80%。这意味着如果你的零件需要承受垂直于打印方向的高强度拉力或冲击，直接的3D打印件可能无法胜任。此时必须通过调整打印方向、加入特殊的热处理工艺（如退火），或者直接改用CNC加工。

3. 成型尺寸与精度极限

大尺寸一体打印（超过1米长）在广东虽有工业级打印机支持，但容易导致热变形和翘曲，且价格呈指数级上涨。虽然普通3D打印精度标称0.1mm，但在复杂薄壁（小于0.8mm）或细长柱状结构上，实际公差可能放大到0.2-0.3mm。对于需要精密轴承配合的转动件，3D打印的打印公差往往需要预留更大的装配间隙。

4. 耐温与耐久性

即便使用高性能材料如PC（聚碳酸酯）或PA12，3D打印件的长期耐热温度通常不超过120℃，且抗紫外线老化能力较弱。如果你的产品是户外长期使用或处于高温引擎舱内部，3D打印手板在阳光下暴晒几小时就可能变软变形。这类场景下，必须使用铝合金等金属打印，或传统的工程塑料铣削。

三、选择建议与流程总结：如何做出最优决策？

作为技术顾问，我强烈建议你遵循以下三步决策流程，这能将沟通成本和失误率降低80%。

第一步：明确你的“手板是干什么的？”

外观手板（看效果）： 要求高表面质感、真实的装配缝隙。结论：不推荐直接使用3D打印（除非是少量看造型），应采用专业手板厂的CNC+喷漆工艺，或硅胶复模。

结构手板（测配合）： 主要验证装配关系、拔模角度、螺丝柱强度。结论：3D打印是首选（优选SLA或高精度FDM）。注意预留0.3mm的磨削余量。

功能手板（测性能）： 需要承受载荷、耐热、通过跌落测试。结论：优先选择SLS尼龙类（PA+GF玻纤）或SLM金属打印。如果材料性能达不到，必须退回CNC。

第二步：根据材质和成本做“分流”

预算2000元内 / 1-3天 / 小尺寸复杂件： 直接选择广东的3D打印网上下单平台。上传stp格式文件，勾选“黑树脂（刚性）+默认支撑”，这类通用方案能解决80%的基本需求。

预算5000-20000元 / 表面要求高 / 需要表面喷漆： 选择“3D打印+后处理”全包服务。先打印出尼龙材质基础件，然后交由师傅进行原子灰刮灰、打磨、喷涂汽车级漆面。注意要求厂商提供“表面质感承诺书”（如Ra小于0.8μm）。

预算高于2万 / 大尺寸（>600mm）或带金属件： 直接联系广东的老牌手板厂，采用“3D打印芯件+CNC外壳”的复合工艺，或全CNC加工。

第三步：发送文件前的“必做检查清单”

在与广东供应商进行对接时，请务必在邮件或聊天中确认以下3个参数，避免来回返工：

1. 壁厚： 所有结构壁厚不得低于1.2mm（薄壁件需用透明树脂单独报价）。

2. 拔模斜度： 如果是垂直的卡扣或柱子，建议设计0.5-1°的斜度，否则容易拉断。

3. 文件格式： 优先使用STP或IGS这种无历史树的中性格式，不要发原生的SolidWorks或UG建模零件包，除非对方指定。

总结决策树：

想快速验证吗？ 直接选广东廉价的SLA树脂3D打印（24小时交付）。

想接近量产效果吗？ 选尼龙SLS或CNC加工，预留充足的后处理时间与预算。

想做金属功能机吗？ 直接上SLM，但要做好承受3000元以上单价的心理准备。

最后我想强调：广东手板3D打印的真正价值，不是替代所有传统工艺，而是为你提供了一个“以极低的时间成本，快速验证产品逻辑”的杠杆。当你理解了它长于“快”、弱于“光洁”、胜在“复杂”、败于“热温”的特性后，就能精准地将它用在产品开发的最关键节点上。希望这篇分析能帮助你在下一次产品开发中，做出明智而高效的选择。
